Produkter fra WITTENSTEIN

WITTENSTEIN tilbyder alle primære teknologier til elektromagnetiske drevsystemer. Seks stærke forretningsområder med specifikke kernekompetencer, der hele tiden sætter nye standarder med deres innovationer. WITTENSTEIN dimensioneringsværktøjerne hjælper dig med at opnå det optimale design til en komplet drivlinje. Til vores dimensioneringsværktøjer

Filter:

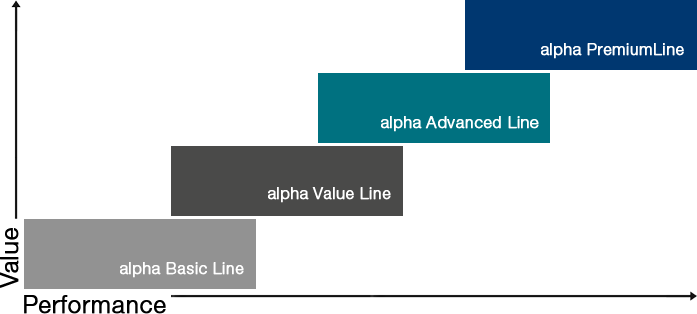

alpha product lines

Servogear

Planetgear med lavt slør

CP alpha Basic

  • Udveksling 3 - 100
  • Max. slør ≤12 buemin
  • Max. moment 17 - 800 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

CPS alpha Basic

  • Udveksling 3 - 100
  • Max slør ≤12 buemin
  • Max. moment 48 - 272 Nm
  • Yderligere egenskaber: fødevaregodkendt smøring
CAD POINT
cymex® select

LPB+alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 37 - 305 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel

NP alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 18 - 800 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPS alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 51 - 800 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPL alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 51 - 800 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPT alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 18 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPR alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤8 buemin
  • Max. moment 51 - 800 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller (standard), fødevaregodkendt smøremiddel
CAD POINT
cymex® select

NTP alpha Value

  • Udveksling 4 - 100
  • Max slør ≤5 buemin
  • Max. moment 56 - 800 Nm
  • Andre versioner: Fødevaregodkendt smøremiddel
CAD POINT
cymex® select

HDV – Hygienic Design alpha Value

  • Udveksling 4 - 100
  • Max slør ≤10 buemin
  • Max. moment 46 - 320 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

SP+alpha Advanced

  • Udveksling 3 - 100
  • Max slør ≤1 - 4 buemin
  • Max. moment 48 - 5700 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller, ATEX (2014/34/EU), fødevaregodkendt smøring, korrosionsbestandigt, optimeret inertimoment
CAD POINT
cymex® select

TP+alpha Advanced

  • Udveksling 4 - 302,5
  • Max. slør ≤1 - 3 buemin
  • Max. moment 43 - 40000 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandig, optimeret inertimoment
CAD POINT
cymex® select

HDP+ – Hygienic Design alpha Advanced

  • Udveksling 22 - 55
  • Max slør ≤1 buemin
  • Max. moment 252 - 1121 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandig, optimeret inertimoment
CAD POINT
cymex® select

DP+ – Delta-robotter alpha Advanced

  • Udveksling 16 - 55
  • Max. slør ≤1 - 3 buemin
  • Max. moment 50 - 1402 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandig, optimeret inertimoment
CAD POINT

XP+alpha Premium

  • Udveksling 3 - 100
  • Max. slør ≤1 - 4 buemin
  • Max. moment 56 - 4400 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller, levnedsmiddel smøremiddel, optimeret inertimoment
CAD POINT
cymex® select

RP+alpha Premium

  • Udveksling 4 - 220
  • Max. slør ≤1 - 3 buemin
  • Max. moment 352 - 10450 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller (standard), levnedsmiddel smøremiddel, optimeret inertimoment
CAD POINT
cymex® select

Vinkelgear

CPK alpha Basic

  • Udveksling 3 - 100
  • Max. slør ≤13 buemin
  • Max. moment 14 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

CPSK alpha Basic

  • Udveksling 3 - 100
  • Max. slør ≤15 buemin
  • Max. moment 33 - 272 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

CVH alpha Basic

  • Udveksling 7 - 40
  • Max. slør ≤15 buemin
  • Max. moment 68 - 301 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

CVS alpha Basic

  • Udveksling 7 - 40
  • Max. slør ≤15 buemin
  • Max. moment 68 - 301 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

LPBK+alpha Value

  • Udveksling 3 - 10
  • Max. slør ≤12 buemin
  • Max. moment 22 - 220 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel

NPK alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤11 buemin
  • Max. moment 14 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPSK alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤11 buemin
  • Max. moment 33 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPLK alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤11 buemin
  • Max. moment 33 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPTK alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤11 buemin
  • Max. moment 14 - 700 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

NPRK alpha Value

  • Udveksling 3 - 100
  • Max. slør ≤11 buemin
  • Max. moment 33 - 700 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller (standard), fødevaregodkendt smøremiddel
CAD POINT
cymex® select

NVH alpha Value

  • Udveksling 4 - 400
  • Max slør ≤6 buemin
  • Max. moment 74 - 365 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

NVS alpha Value

  • Udveksling 4 - 400
  • Max slør ≤6 buemin
  • Max. moment 74 - 365 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

SC+alpha Advanced

  • Udveksling 1 - 2
  • Max. slør ≤4 buemin
  • Max. moment 12 - 378 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

SPC+alpha Advanced

  • Udveksling 4 - 20
  • Max. slør ≤2 - 4 buemin
  • Max. moment 48 - 1936 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

TPC+alpha Advanced

  • Udveksling 4 - 20
  • Max. slør ≤2 - 4 buemin
  • Max. moment 48 - 2560 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT
cymex® select

VT+alpha Advanced

  • Udveksling 4 - 400
  • Max. slør ≤2 - 3 buemin
  • Max. moment 165 - 1505 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

VS+alpha Advanced

  • Udveksling 4 - 400
  • Max. slør ≤2 - 3 buemin
  • Max. moment 165 - 1505 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

VH+alpha Advanced

  • Udveksling 4 - 400
  • Max. slør ≤2 - 3 buemin
  • Max. moment 74 - 1505 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

SK+alpha Advanced

  • Udveksling 3 - 100
  • Max slør ≤4 buemin
  • Max. moment 20 - 768 Nm
  • Yderligere egenskaber: ATEX (2014/34/EU), fødevaregodkendt smøring, korrosionsbestandigt
CAD POINT
cymex® select

SPK+alpha Advanced

  • Udveksling 12 - 10000
  • Max. slør ≤2 - 4 buemin
  • Max. moment 80 - 5700 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

HG+alpha Advanced

  • Udveksling 3 - 100
  • Max. slør ≤4 buemin
  • Max. moment 20 - 768 Nm
  • Yderligere egenskaber: ATEX (2014/34/EU), fødevaregodkendt smøring, korrosionsbestandigt
CAD POINT
cymex® select

TK+alpha Advanced

  • Udveksling 3 - 100
  • Max. slør ≤4 buemin
  • Max. moment 20 - 768 Nm
  • Yderligere egenskaber: ATEX (2014/34/EU), fødevaregodkendt smøring, korrosionsbestandigt
CAD POINT
cymex® select

TPK+alpha Advanced

  • Udveksling 12 - 10000
  • Max slør ≤1,3 - 4 buemin
  • Max. moment 80 - 10450 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT
cymex® select

XPC+alpha Premium

  • Udveksling 4 - 20
  • Max. slør ≤2 - 4 buemin
  • Max. moment 48 - 2646 Nm
  • Yderligere egenskaber: flange med tilpasningshuller, fødevaregodtkendt smøremiddel
CAD POINT
cymex® select

XPK+alpha Premium

  • Udveksling 12 - 1000
  • Max. slør ≤2 - 4 buemin
  • Max. moment 40 - 2520 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller, fødevaregodtkendt smøremiddel
CAD POINT
cymex® select

RPC+alpha Premium

  • Udveksling 22 - 55
  • Max. slør ≤1,3 buemin
  • Max. moment 1402 - 7535 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller (standard), fødevaregodkendt smøremiddel
CAD POINT
cymex® select

RPK+alpha Premium

  • Udveksling 48 - 5500
  • Max. slør ≤1,3 buemin
  • Max. moment 1100 - 10450 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller (standard), fødevaregodkendt smøremiddel
CAD POINT
cymex® select

Tilbehør til vinkelgear

Koblinger

  • Metal bælgkoblinger, Elastomer koblinger, moment begrænser
  • vridningsstiv eller dæmpet
  • Slør og vedligeholdsfri
  • Præcise transmissioner
  • Andre modeller: Korrosionsbestandig design

Flangeaksler

  • Anvendbar for TP+, TPK+, TK+, TPC+
  • Fleksibel akseldiameter
  • Special modeller er tilgængelige

Krympeskiver

  • Anvendbar for NVH, SP+, SPK+, HG+, VH+
  • Let montage og genanvendbar
  • Høj præcision og rundgangsnøjagtighed
  • Andre modeller: rustfrit stål, nickel platteret

Lineære systemer

Systemløsninger

Value Linear Systems alpha Value

  • Tilpasset til lineære applikationer med forholdsvis lave krav til Rundgangsnøjagtighed, positioneringsnøjagtighed og Liniær kraft

Advanced Linear Systems alpha Advanced

  • Tilpasset til lineære applikationer med gennemsnitlige til høje krav med hensyn til Rundgangsnøjagtighed, positioneringsnøjagtighed og Liniær kraft
  • Fås med innovativ rackmontage INIRA®

Premium Linear Systems alpha Premium

  • Tilpasset specielt til applikationer med ekstremt høje krav til Rundgangsnøjagtighed, positioneringsnøjagtighed og Liniær kraft
  • Fås med innovativ rackmontage INIRA®

Tandstænger og tandhjul

Tandhjul

  • Tandhjul tilpasset gear og tandstang
  • Bredt udvalg tilgængeligt
  • Også som fabriksmonterede tandhjul

Tandstænger

  • Fås i forskellige versioner
  • Tilpasset til Value, Advanced og Premium Linear-systemerne
  • Revolutionerende monteringsmetode INIRA®

Tilbehør til lineære systemer

LUC+125 – smøreenhed

  • Smøreenhed til smøring med minimale mængder
  • Udskiftelig patron 125 cm3
  • 24 V, med pulsstyring eller uafhængig tidsstyring
  • Op til 8 smørepunkter med progressiv distributør

LUC+400 – smøreenhed

  • Smøreenhed til smøring med minimale mængder
  • Udskiftelig patron 400 cm3
  • 24 V pulsstyring via maskinens styresystem
  • Op til 32 smørepunkter med progressiv distributør
  • Installationsklar løsning med lave vedligeholdelsesomkostninger

LUP – progressiv fordeler

  • Progressiv distributør med op til 8 udgange
  • Optimeret til LUC+125 og LUC+400
  • Præcis fordeling af smøremiddel
  • Installationsklar løsning
  • Valgfrit med overvågningsfunktion

LUS-fordeler

  • Fordeler med op til 4 udgange
  • Optimeret til LUC+125 og LUC+400
  • Installationsklar løsning

LMT-smørehjul

  • Smøring åben fortanding med minimale mængder
  • Modul 1,5 - 8 mm
  • Skræddersyede monteringsakser
  • Flankretning: Højre, venstre, lige

Dimensioneringssoftwaren

cymex® 5

  • Detaljeret beregning af komplette drivlinjer
  • Præcis simulering af bevægelses- og belastningsparametre
  • Software tilgængelig for download
  • Licens til grundlæggende version gratis

Galaxie®

Galaxie® D

  • 4 størrelser
  • Intet slør
  • Hulaksel 26 til 57 mm
  • Max. udgangshastighed 125 rpm
  • Max. accelerationsmoment op til 4050 Nm
  • Vridstivhed op til 1400 Nm/buemin

Galaxie® G

  • 8 størrelser
  • Intet slør
  • Max. udgangshastighed: 125 rpm
  • Max. accelerationsmoment: 7500 Nm
  • Max. vridstivhed: 2700 Nm/buemin.

Galaxie® GS

  • 6 størrelser
  • Intet slør
  • Max. udgangshastighed: 125 rpm
  • Max. accelerationsmoment: 6000 Nm
  • Max. vridstivhed: 2500 Nm/buemin.

Galaxie® GH

  • 4 størrelser
  • Intet slør
  • Max. udgangshastighed: 95 rpm
  • Max. accelerationsmoment: 7500 Nm
  • Max. vridstivhed: 2700 Nm/buemin.

Servoaktuatorer

Roterende servoaktuatorer

axenia value alpha Value

  • Max. hastighed op til 600 o/min.
  • Max. slør ≤15 buemin
  • Max. moment op til 200 Nm
  • Med valgfri analoge eller digitale enkodere og bremse
cymex® select

TPM+ DYNAMIC alpha Advanced

  • Udveksling 16 - 91
  • Max. slør ≤1 - 3 buemin
  • Max. moment 30 - 1300 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT

TPM+ HIGH TORQUE alpha Advanced

  • Udveksling 22 - 220
  • Max. slør ≤1 buemin
  • Max. moment 230 - 3100 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT

TPM+ POWER alpha Advanced

  • Udveksling 4 - 100
  • Max. slør ≤1 - 3 buemin
  • Max. moment 15 - 1600 Nm
  • Yderligere egenskaber: Fødevaregodkendt smøremiddel, korrosionsbestandigt
CAD POINT

SPM+ / TPM+ endurance alpha Advanced

  • Max. hastighed 35 - 1500 rpm
  • Max. vridstivhed ≤ 4 arcmin
  • Max. moment 260 - 10000 Nm
  • Tilvalg med encoder og bremse

premo® SP Line alpha Advanced

  • Udveksling 16 - 100
  • Max slør ≤3 - 5 buemin
  • Max. moment 32 - 315 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT

premo® TP Line alpha Advanced

  • Udveksling 16 - 100
  • Max. slør ≤1 - 3 buemin
  • Max. moment 35 - 380 Nm
  • Yderligere egenskaber: Levnedsmiddelsgodkendt smøremiddel
CAD POINT

premo® XP Line alpha Premium

  • Udveksling 16 - 100
  • Max. slør ≤2 - 4 buemin
  • Max. moment 35 - 450 Nm
  • Yderligere egenskaber: Flange med tilpasningshuller, fødevaregodtkendt smøremiddel
CAD POINT

Servosystemer

Integrerede systemløsninger

cyber® dynamic system

  • Størrelse: 40 mm (Motor)
  • DC bus spænding: 12 - 60 VDC
  • Max. moment: 1 - 22 Nm
  • Max. hastighed: up to 5000 rpm
  • Valgfrit: absolut encoder (singleturn & multiturn) og gear eller kugleskrue

cyber® iTAS® system

  • størrelse 004 - 050
  • DC bus spænding 24 - 48 VDC
  • Max. Liniær kraft 380 - 5200 N
  • Kontinuerlig Liniær kraft up to 2.6 m/s
  • Tilvalg: dynamisk bremse, ekstra encoder for hastigheds kontrol, hjul

cyber® iTAS® system 2

  • DC-busspænding 48 VDC
  • Maks. moment: 200 Nm
  • Maks. nominel hastighed: op til 2,5 m/s
  • Integreret: Sikkerhedsenkoder, bremse, hjul

Tilbehør til Servosystemer

cyber® power supply

  • Version: Enkeltfasede og trefasede strømforsyninger
  • Input: AC 100-240 V / AC 380-480 V
  • Output: DC 24-48 V
  • Effekt: 120-960 W

Servomotorer

Roterende synkronmotorer

cyber® dynamic motor

  • Størrelse: 17 - 40 mm
  • DC bus spænding: 48 VDC
  • Max. moment: 0,035 - 12 Nm
  • Max. hastighed: 5000 - 21000 rpm
  • Valgfrit: absolut encoder, bremse, planetgear eller helt af rustfrit stål
CAD POINT

cyber® kit line small

  • Størrelse: 50 op til 85 mm
  • DC-busspænding: 48 VDC og 560 VDC
  • Maks. moment: 1-30 Nm
  • Max. hastighed: 2.500 - 10.000 omdr./min.

cyber® kit line medium

  • Størrelse: 100 op til 112 mm
  • DC bus spænding: 48 VDC og 750 VDC
  • Max. moment: 16-90 Nm
  • Max. hastighed: 2200-3600 omdr./min.

cyber® kit line large

  • Størrelse: 290 op til 530 mm
  • DC-busspænding: 560 VDC
  • Maks. moment: 580 - 9000 Nm
  • Max. hastighed: op til 250 rpm

Lineære aktuatorer

cyber® dynamic actuator L

  • Størrelse: 17 - 40 mm
  • DC bus spænding: 48 VDC
  • Max. kraft: 200 - 2000 N
  • Max. linear hastighed: 300 - 900 mm/s
  • Tilvalg: slaglængde, fuld rustfritstål, encoder interfaces
CAD POINT

Servodrev

cyber® simco® drive 2

  • Forsynningsspænding: 12 - 60 VDC
  • Max. strøm: 15 - 200 Aeff
  • Max. effek: 750 - 10.000 W
  • Tilvalg: IP20/IP65
CAD POINT

cyber® simco® drive 1

  • Forsynningsspænding: 12 bis 60 VDC
  • Max. strøm: 100 Aeff
  • Max. effekt: 5000 W
  • Tilvalg: IP20

Andre produkter fra WITTENSTEIN group

WITTENSTEIN group integrerer alle nøgleteknologier til elektromekaniske drevsystemer verden over. Vores innovationer sætter jævnligt nye standarder. Vores produktsortiment rækker fra medikoteknik til piezodrev og integreret elektronik.



Flight Control System - Active Sidestick

Canard actuation system for rockets and space vehicles
