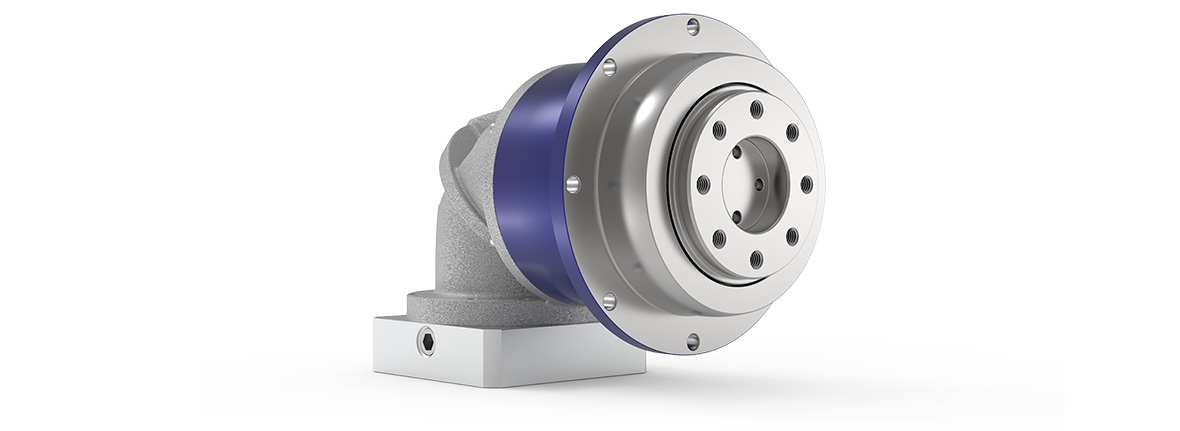

NPTK vinkelgear

  • NPTK-vinkelgear med TP+-udgangsgeometri

Individuelle talenter

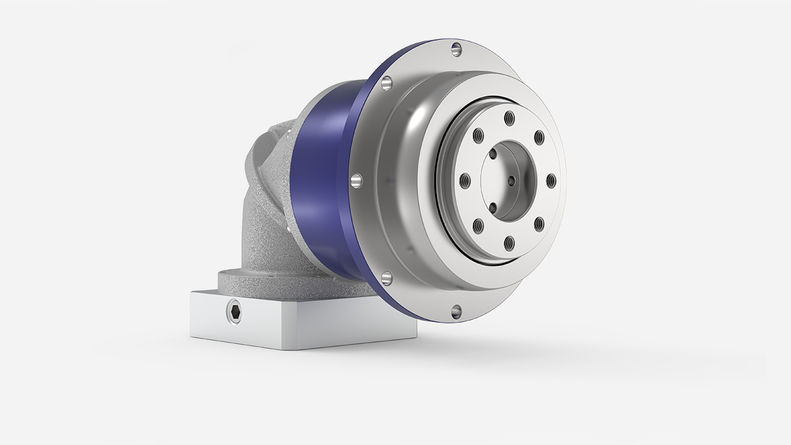

NPTK – vinkelgearet med udgangsflange og høj effektivitet.
Det kompakte design af det vinklede trin muliggør brug mange steder, hvor installationsrummet er trangt. Sammen med flangen baseret på planetgearet TP + og en fleksibel motorforbindelse resulterer dette i ny designfrihed.

Få mere at vide

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

  • Tekniske data
  • Alternativ
Produkttype NPTK
Version MF
Udveksling 3 - 100
Antal størrelser 5

Max. slør c)

jt [buemin]Standard

≤11

Max. momentT2a [Nm]14 - 700
Max. indgangshastighedn1Max [o/min.]5000

c) I forhold til referencestørrelser

Udgangstype
Flange
Indgangstype
Motormonteret

Karakteristik


Fødevaregodkendt smøremiddel a) b)

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha

Produkthighlights

Høj fleksibilitet

TP+ outputgeometrien giver designfrihed skræddersyet til individuelle krav

Meget økonomisk

NPTK ermeget økonomiske i indkøb, uovertruffen effektive i drift og vedligeholdelsesfrie i hele deres levetid.

Fleksibel motortilslutning

Montering af alle gængse servomotorer ved hjælp af en fleksibel og fastskruet adapterplade samt et stort antal motorakseldiametre.

Design

Det elegante design understreger gearets dynamik og sætter nye standarder på markedet

Kompakthed

Det ekstremt kompakte design af vinkelsektionen muliggør brug mange steder, hvor installationsrummet er trangt

Høj udvekslingsvariation

  • Stort antal forhold (i=3 til i=100)
  • Tilgængelig i de almindelige binære forhold

Fleksibel motortilslutning

  • Montering af alle gængse servomotorer ved hjælp af en fleksibel og fastskruet adapterplade
  • Stort antal motorakseldiametre kan tilsluttes

WITTENSTEIN alpha i alle akser

Vinkelgear

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premiumkvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
